一、無泵水幕基本組成:

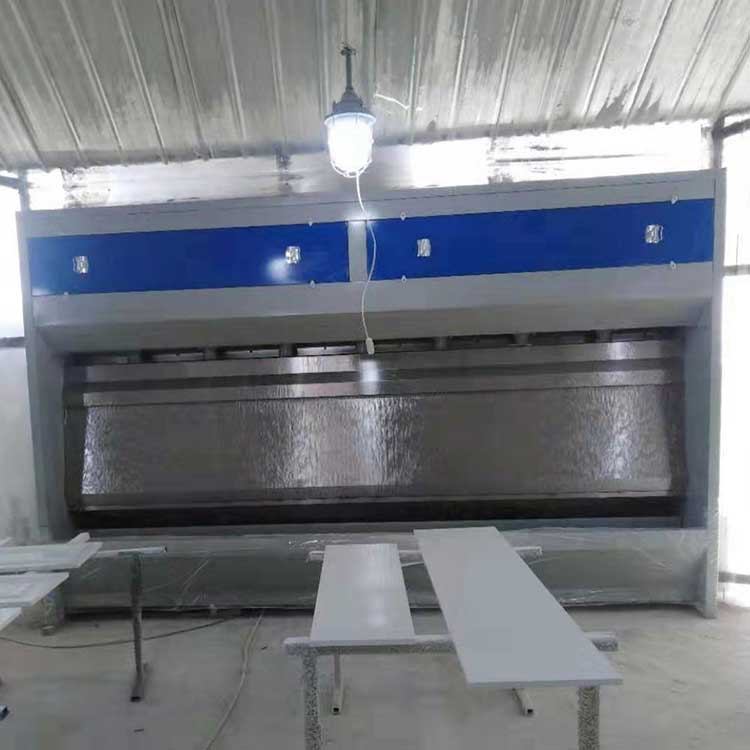

1、    無泵水幕噴漆室構成
① 擋水板 ②檢查門 ③溢水槽 ④上泛水板 ⑤下泛水板⑥氣水通道 ⑦外壁板 ⑧水管 ⑨自動補水閥
2、    風機
3、    排風管道
4、    補水管
5、    補水閥門
6、    排水管
7、    排水閥門
8、    溢水管
9、    電控柜
10、  補水水箱
11、  活性炭隔層

12、  排風風機座

二、基本材料：
□ 鍍鋅鋼板
□ 鍍鋅鋼板外表噴塑
□ 不銹鋼板→鍍鋅鋼板外表噴漆
□ 其它材料
三、工作原理：
無泵水幕噴漆室直接利用風機排風誘導提升水箱中的水，在上下泛水板上形成循環水幕，噴漆廢氣經過水幕沖刷后沿下泛水板下沿掠過水面進入氣水通道，漆霧在氣水通道內與水霧劇烈沖擊混合，氣水通道內提升的水，一部分在重力作用下直接回落到水箱內，另一部分隨排風氣流上升，經過擋水板分離回落到溢水槽內。另一部分隨排風氣流上升，經過擋水板分離回落到溢水槽內，再沿上下泛水板回流水箱。經過水霧凈化后的空氣再經過活性炭隔離層，通過排風管道排放到室外大氣中，從而達到排放要求。

四、操作說明：
初次啟動風機前檢查
1、    風機是否正接線（注意風機葉輪的旋轉方向）
2、    排風管和排水閥門是否正常（排水閥門要求經常關閉）
3、    補水管和自動補水閥是否正常（補水管無泄漏，補水閥能夠靈活開啟和關閉）
4、    溢水槽和水箱內是否遺留異物（要求清楚干凈）
5、    風機口是否暢通
6、    水箱中溢水管有無異物堵塞（要求暢通無異物）
7、    檢查電控柜是否正確連接電源（380V.  50HZ，三相四線）

初次啟動操作：
1、    開啟補水閥向水箱中注入到溢水管上口深度（注意關閉排水閥）
2、    啟動風機
3、    觀察水幕形成情況，如果2—3分鐘后不出現水幕，需要檢查以下情況
① 開啟補水閥，繼續注水
② 再次檢查風機正反轉
③ 關閉風機，觀察溢水槽內是否有水
4、    如果經過檢查和操作仍然不出現水幕，請于本公司咨詢。
5、    如果水幕左右不均勻，請調整上泛水板，水平狀態，使之均勻。
6、    有時漆霧凈化器，外壁板會出現滲水現象，此時需用密封膠局部進行密封處理，嚴重滲水請與本公司聯系。

五、日常啟動操作
1、      接通電源、啟動風機，出現水幕即可
2、      如果2-3分鐘不出現水幕，必須開啟補水閥門，向水箱內注水，直至出現正常水幕
3、      視廠房?jī)?nèi)的通風和工藝環境，在結束噴漆作業后，一般即可關閉漆霧凈化器的風機，如果噴漆后需要在原地放置干燥，建議繼續運轉風機5-10分鐘再停機。
六、日常維護
1、      正式啟用漆霧凈化器進行噴漆作業時，需要向水箱內添加漆霧絮凝劑，一次添加量為3kg（絮凝劑）/m3水，因噴漆種類作業量不同，絮凝劑的使用周期有很大差異，可定期用PH值試紙檢查誰的酸堿度來判定是否需要添加絮凝劑，方法：當PH值＞10時，即添加每次1kg/m3水，并多次用PH值檢查。直到PH值＞12即可使用，一般情況大約2-3個月檢查一次PH值即可。
2、      大約3-6個月，清理一次水箱內的漆渣，6-12個月打開檢查門檢查一次擋水板。（也可根據工作量大小進行清理）

3、      切勿向水箱內投棄塑料袋，包裝布，木質、碎片等異物。
4、      切勿向水箱內傾倒余漆、溶劑、粉末
5、      漆霧凈化器使用一段時間后，水箱內水會非常污濁，但不影響凈化效能，因此一般不需排放，如果排放，應當將污水收集，經過專門凈化處理后排放。
6、      漆霧凈化器日常操作及維護，建議由專人負責。
七、電器控制說明
電器元件主要選用德力西，設配套裝1臺，4-72   7a  風機，功率為_(kāi)_11___KW,電機直接啟動，控制箱選用智能控制箱，控制模式采用手動運行方式。

八、電控操作方式說明
首先檢查控制柜內的線路和元件是否正確可靠（調試合格后的控制柜應檢查接線是否松動異常），依次打開控制柜內總開關，急停開關，此時面板上電源指示燈亮，按動風機開啟按鈕，風機指示燈亮，風機啟動，按動風機停止按鈕關閉風機，如果此時可以確定風機運轉正常（即風機正轉，如果反轉請任意調整二根風機線即可）則可以進行自動運行狀態。

九、操作注意事項
1、      正常工作中請勿切斷電源，如果需要維修時請先停機，然后斷開控制柜總開關
2、      當觀察到水幕不能形成的時候，就要用人工打開補水閥門，直到水幕均勻形成，檢查一下自動補水閥是否通暢，切勿補水過量
