前言：水旋噴漆柜與移動伸縮噴漆房聯合使用，可以有效的收集噴漆作業中所產生的漆霧顆粒，為大工件、不方便運轉的噴漆工件提供良好的操作空間。整套設備由以下幾個方面構成，一個是移動伸縮噴漆房，它的作用是將漆霧限定在一定的范圍內。二是水旋噴漆柜，它的作用是將含有漆霧的廢氣分離出來。三是噴漆廢氣處理設備。下面分別介紹這幾種廢氣處理裝置。

移動伸縮噴漆房

一、噴漆移動伸縮房主要設備形成：

    1、伸縮移動式噴漆房：是由框架主體、阻燃PVC布、防爆照明等形成的半封閉空間，形成涂裝作業頂事場合。

    2、 排風及漆霧凈化系統：水旋噴漆室、活性炭吸附設備、防爆排風機、排風管道等。

    3、安全系統：噴漆室排風機的獨立啟停，風機的過載保護，移動前室任意位置的啟停，主動限位，防爆照明的開關及運行警示燈等。伸縮前室運行時，在起點和終點均設有雙重限位開關，確保前室起停的準確、安全。

二、伸縮移動噴漆房介紹

    2.1、 伸縮移動噴漆房：是由框架主體、阻燃PVC布、防爆照明等形成的半封閉空間，和廢氣凈休設備一起形成涂裝作業的工作場合。

    2.2、折疊式伸縮噴漆房制造要求：

    伸縮移動噴漆房的設計及制造符合中華人民共和國的現行相關要求，以確保產品品質。機械構造設計合理，制造精良，性能***，操縱靈敏、便利，安全可靠、可修理性好，各部分功能滿意需方要求且有足夠的余量；潤滑系統設計***，能保障各傳動部件的良好潤滑，且安全可靠、修理性好、換油便利、不滲漏。伸縮前室的行走安穩,穩定,無爬行斷走等現象.前室室體行走過程中,安裝有聲光報警裝置，伸縮移動室體構架采用鋼構造,外表噴涂防銹漆和面漆,鋼構間的鉸鏈能活泛活動.鋼構造構架之間采用阻燃性極高的PVC布封閉,在伸縮式噴漆間徹底展開后布料無褶皺現象,在縮回后鋼構架不會夾到布料造成布料破壞.所有焊接構件都牢固可靠。

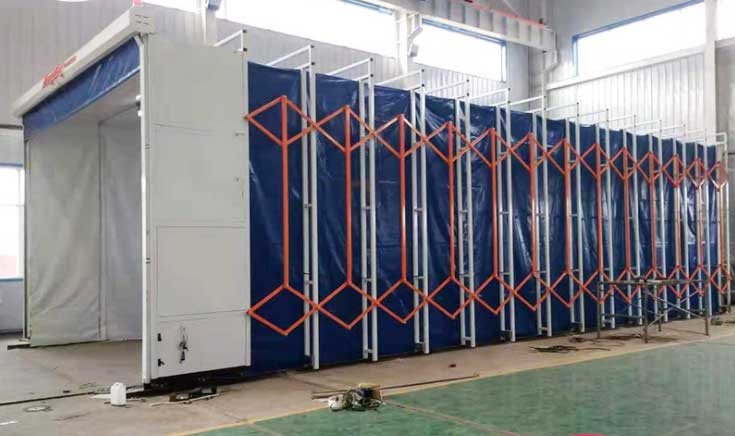

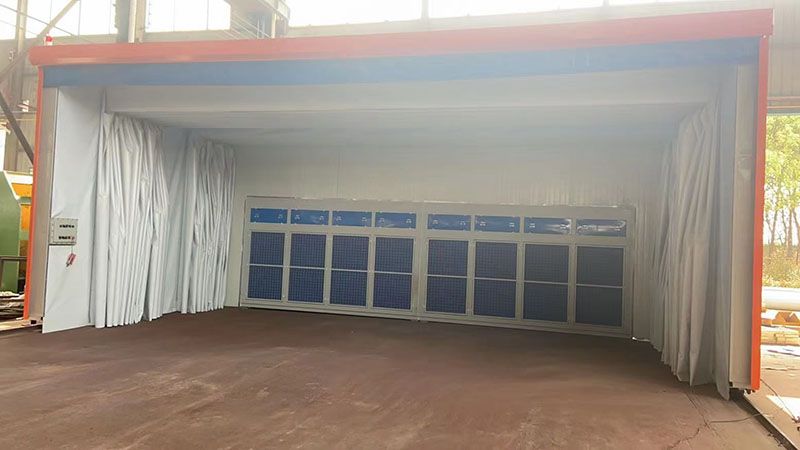

伸縮型噴漆房

    2.3、伸縮移動噴漆房特點

    特點一：雙減速機驅動。

    兩臺減速機設置在自動梁下側方，檢修便利，箱體為可拆式安全警示板組合而成，維護或檢修時只需將警示板上的固定螺釘擰下即可。兩臺減速機采用了互鎖，當一臺發生故障時，系統會主動報警，同時另一臺也不能啟用。

    特點二：采用了雙重限位開關

    在伸縮移動前室的起點與終點均設有一個限位開關擋塊，當前室徹底打開時，***個限位開關接觸到擋塊后減速機主動停止，若***個限位開關失靈那么第二個限位開關繼續起作用，因此起到雙重保護作用；當前室收攏時也同樣采用雙重限位開關，確保伸縮前室的安全性。

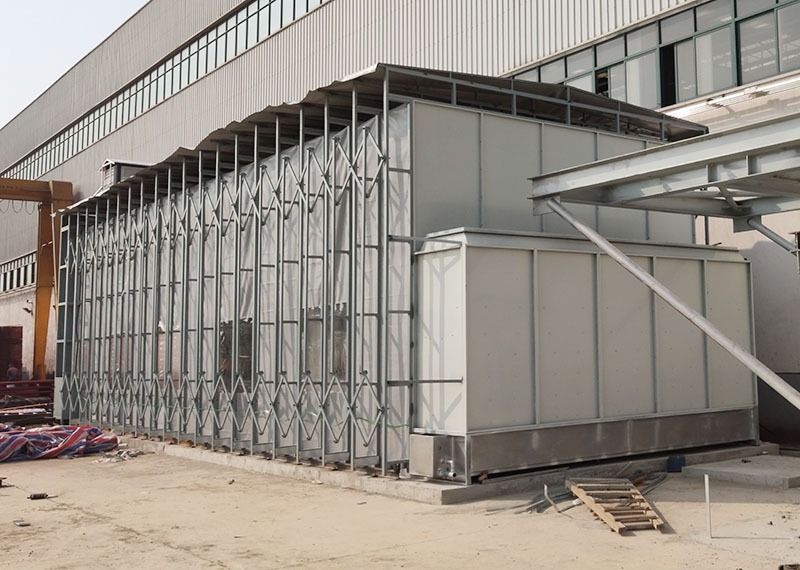

露天噴漆移動伸縮房安裝

    特點三：具有主動消除誤差功能

    由于伸縮前室采用的滾動行走，行走輪與軌道之間有約摸會出現打滑現象，造成兩邊的減速機不同步，若不及時將誤差消除，誤差累計到一定程度就很容易導致前室發生脫軌現象。

    特點四:具有自動輪防打滑功能：采用雙自動輪驅動

    特點五PVC布可以主動有序折疊；伸縮框架間設有防損擋塊，確保前室收攏時PVC布不會被夾破。

    特點六：具有掃軌清障裝置在伸縮移動前室的自動輪前方設有掃軌鏟，可將軌道上面的障礙物清除掉,消除隱患。

 三、、水旋噴漆柜噴漆室簡介

3.1、水旋噴漆柜噴漆室采用了二級凈化，主要是攔截噴漆建立的漆霧顆粒，其凈化效率達98%以上。

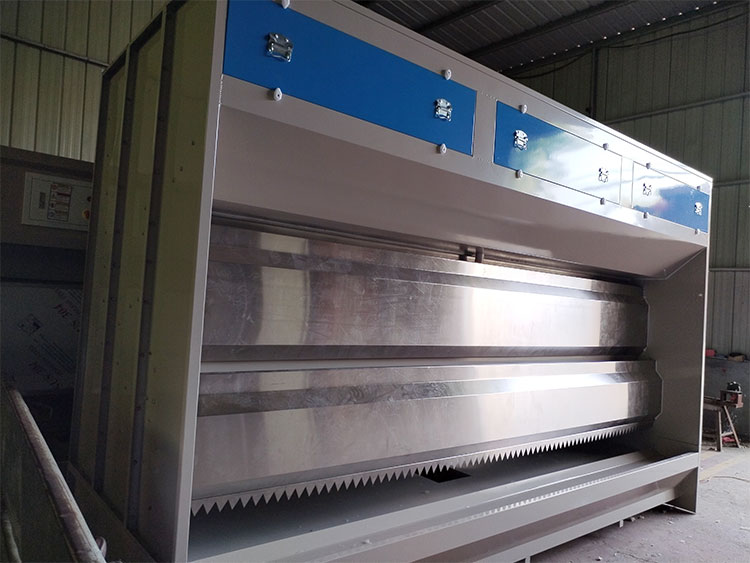

4米水旋柜

3.2、水旋柜工作原理:

      水旋噴漆柜利用排風機把設備水箱中的水提升形成循環水簾。含有漆霧的空氣在一定氣流組織的作用下率先與水簾沖撞，中間的部分粘性物質被截留于水中。然后穿過水簾進入氣水通道，與通道里的水建立強烈的攪拌混合，將顆粒物清洗到水中。一部分水跟隨氣流組織進入集氣箱后，氣水分離，處理后的氣體穿過擋水板，,然后通過排風機排到大氣中；而被分離的水在集氣箱匯合后流入溢水槽，從溢水槽溢流到泛水板上形成水簾，如此往復循環，從而去除漆霧中的有害成分。

      水池循環水中可添加漆霧凝聚劑，改變漆霧的粘附狀況，使漆霧漂浮于水面結成渣塊便于清理。設備運行過程中不時有新水主動加入水箱，所以水可重復循環應用，無污水排放，不會造成環境二次污染。設備構造設計合理，運行穩定，正常應用情況下，設備運行壽命可達十五年以上。

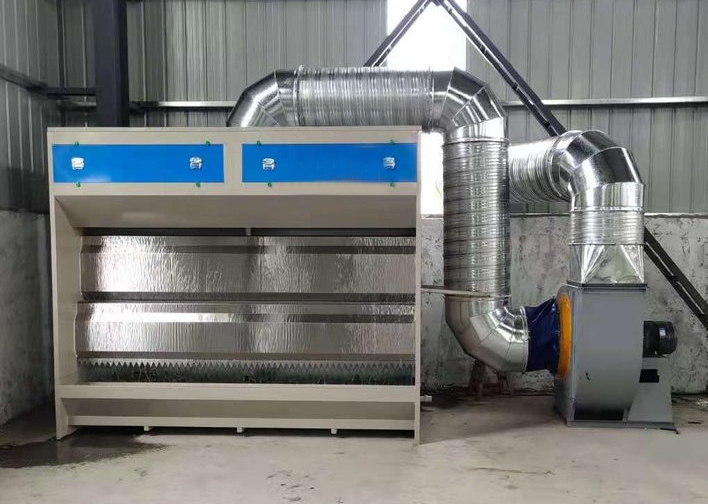

水旋噴漆柜圖片

3.3 水旋噴漆柜技術特點

    （1）漆霧凈化效率高

    噴漆房水旋柜漆霧凈化器獨具的構造特點、多級延續的凈化過程決定了凈化效率，對于噴漆的漆霧去除效率高達98%以上。

    （2）安裝便利

    水旋噴漆柜噴漆室設備本身的安裝場地一般不必特殊的土建基礎、只需場地平整、因此無論是興修廠房還是原有車間都非常適合。

    （3）設備操縱和維護簡單

    無泵水簾噴漆室通過排風機提升循環水形成水簾，無需水泵、閥門過濾器、管道等附屬裝置，因此平常維護操縱非常簡單。平常應用只需開啟排風機即可正常工作；另外依據噴漆量的大小決定設備的清理周期，依據水的PH值（PH=11～13）情況增加適量的專用絮凝劑。

四、活性炭吸附箱

    工作原理：活性碳吸附箱是一種干式廢氣處理設備,它主要利用活性碳對廢氣的吸附作用來清理廢氣。

    設備說明:吸附單元在設備箱體內分層抽屜式排列，可以便利的更換。吸附單元過濾網采用不銹鋼制作。 活性炭抽屜開啟便利，封閉嚴密。

    活性炭環保吸附箱設備優點：

    ①吸附效率高。②維護便利，其核心部件-吸附單元具有通風阻力小、更換便利、標準化設計等特點。

    ③多種混合廢氣可以同時處理。

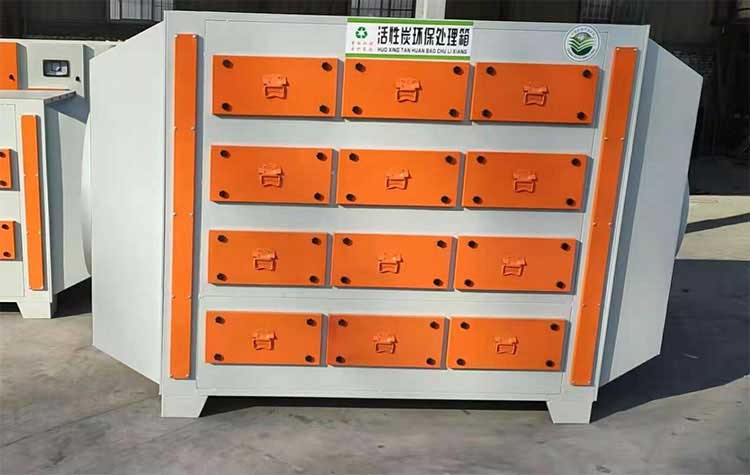

4萬風量活性炭吸附箱
