四川某企業在生產過程中，需要對鋼結構工件表面進行噴漆作業，由于工件較大，之前廢氣沒有得到有效控制，對大氣環境和室內生產環境造成較大污染。按照國家有關法律法規和相關部門要求，對在生產過程中產生的有機廢氣（包括：甲苯、二甲苯、非甲烷總烴及粉塵）進行有效處理。因此，貴公司決定對噴涂過程中產生的有機廢氣進行治理確保達標排放，以達到國家有關標準，實現綠色環保。我司根據要求作出如下解決方案：移動伸縮房+干式噴漆臺+活性炭吸附箱。

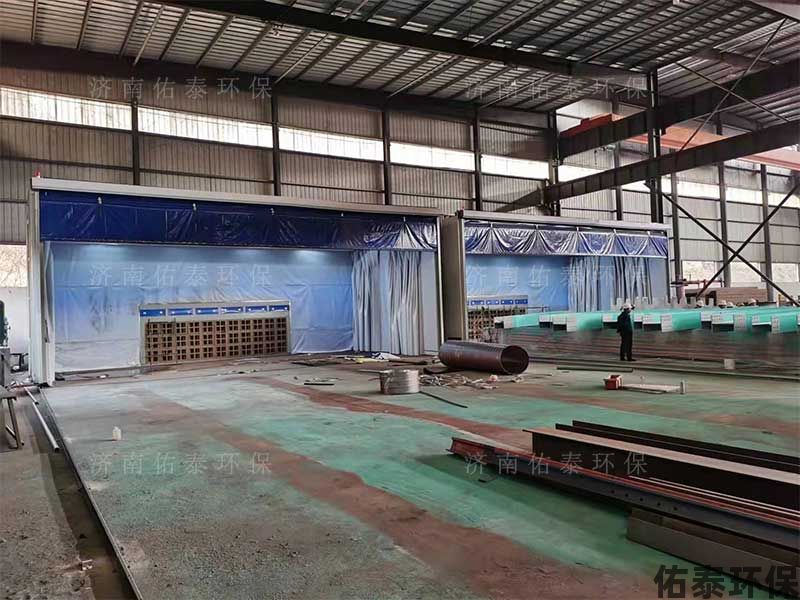

                                                            移動伸縮噴漆房安裝完成

一、設備概況及環保設計標準：

1、伸縮噴漆房伸展尺寸：L40×W13×H5.5（米） （外形尺寸）

2、干式噴漆柜尺寸：L6000*W1000*H2700 (1臺)

3、活性炭吸附箱尺寸：L2500*W1100*H1700（mm） 2臺

4、用途：用于工件加工除漆霧、除VOCs廢氣

5、環保設計標準：噴漆產生廢氣經過處理后能夠達到大氣污染物綜合排放標準

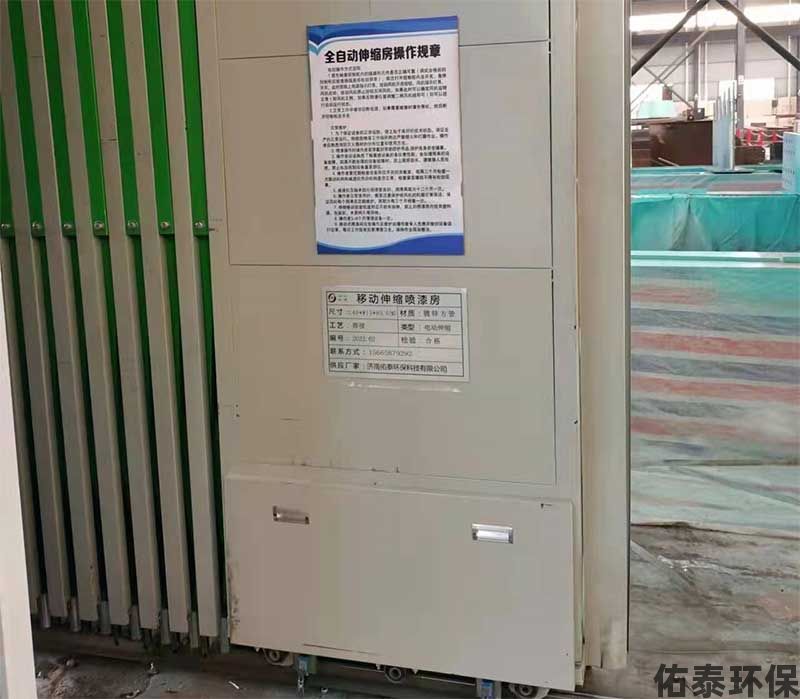

二、伸縮房設備結構

2.1、伸縮式噴漆室主要由軌道、移動框架室體、房體密封布、電控箱組成.各部分結構功能如下：

2.2、軌道：采用頂平32mm軌道鋼作為伸縮移動軌道。

2.3、移動框架室體：由移動龍門架裝置、移動房體支架、伸縮控制連桿室體密封布等組成。

2.4、移動龍門架裝置是移動伸縮房的伸縮牽引支架，它包括了龍門架、伸縮移動動力裝置和限位器、伸縮警示燈。移動動力裝置即驅動電機、減速箱、動力分配軸、傳動鏈輪、傳動鏈條、主動輪及其傳動軸。

2.5、移動房體支架：包括垂直框架、房頂框架、密封布?jí)喊?、?nèi)部斜撐、從動輪，是移動房體的主要鋼結構支架系統。用于房體長度方向伸縮受力和PVC布的固定。***后一套支架為固定支架，固定在墻壁或地面。其余支架的垂直支架底座為被動滾輪，用于支撐支架和減少移動阻力。

2.6、伸縮控制：每側一套，每套分別有1.5KW電機減速機組成，通過電控箱同步行駛從而達到垂直平移的效果。

2.7、采用每平方重約450G三防布作為房體密封布。

2.8、電控系統：用于伸縮房室體的伸縮控制。

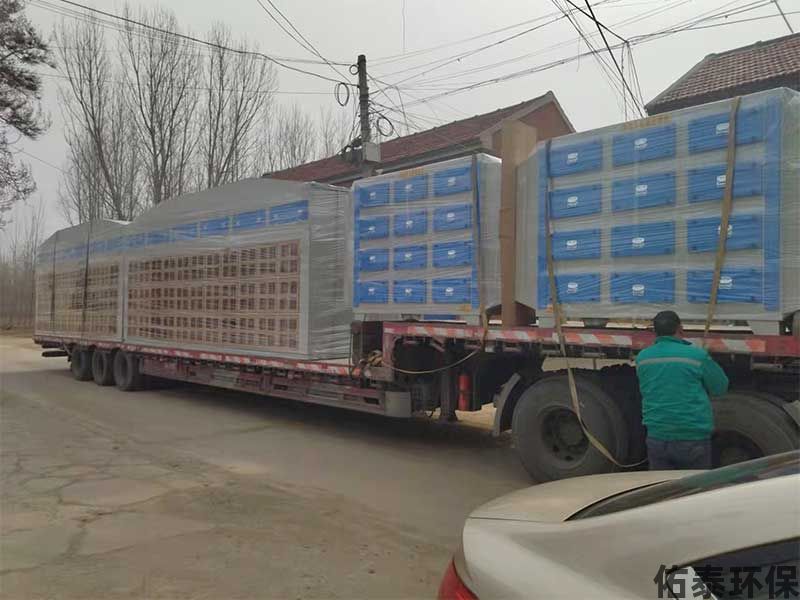

                                                            配套環保設備裝車

三、伸縮房材料選用及制造工藝方案

1、地面軌道 ：11#軌道鋼

2、移動龍門立柱及橫梁骨架采用40×60(mm),壁厚非標1.8mm鍍鋅方管焊接成柱式龍門結構。

3、龍門立柱橫梁采用非標1.8mm鍍鋅板噴塑。

4、移動龍門底部?jī)蓚?cè)安裝1.5KW驅動電動機、減速器和動力分配軸。動力分配兩端安裝傳動鏈輪，通過鏈條將動力傳送給龍門架底部的主動移動輪。因伸縮房長度40米 ，故每側設置2套驅動機構。2側總共4組驅動裝置。

5、移動房體伸縮支架：由移動垂直支架、橫梁、移動滑輪組成。

6、垂直支架與橫梁采用非標60×40×1.8矩形管焊接矩形框架結構，每隔970mm拉橫撐。橫撐之間采用非標50×30×1.5矩形管拉斜撐。尾部及中間2套為固定式支架，其他為移動式支架。

9、 PVC布阻燃板型 、 粘附于垂直支架內壁和橫梁上面。垂直支架和橫梁內壁粘附PVC布后采用鍍鋅壓條作為壓板，支架內筋與橫梁內筋用斜撐連接，消除移動架橫向偏斜變形。

四、設備參數

五、干式噴漆柜工作原理

噴漆時所產生的漆霧顆粒，在風機的吸力下，漆霧顆粒首先通過一級過濾（漆霧過濾棉、V型過濾紙、迷宮紙盒），大部分漆霧顆粒被截留在吸附介質上面，剩下部分細小顆粒經過纖維過濾棉進行二次過濾，經過二級過濾后，漆霧凈化效果達90%以上，處理后的廢氣通過廢氣處理設備（活性炭吸附箱、光氧催化設備、光氧活性炭一體機、催化燃燒裝置）凈化后達到高空排放標準。

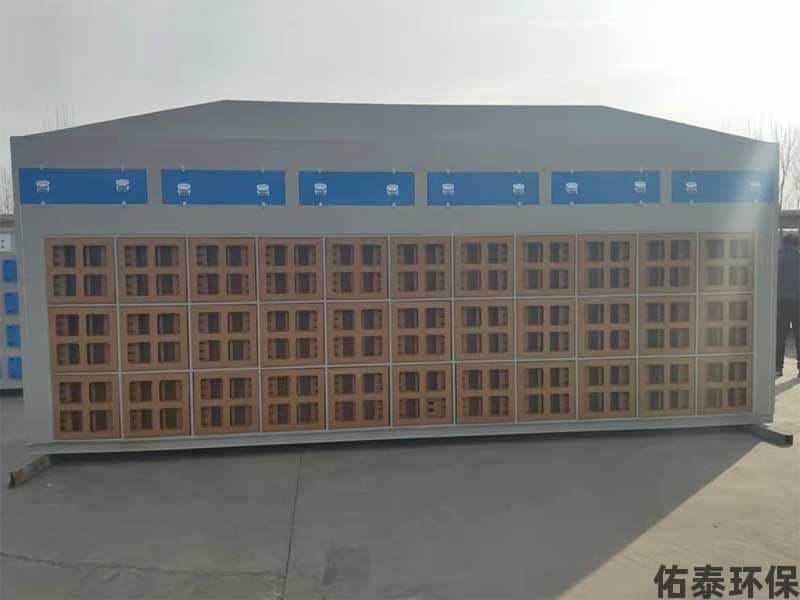

                                                                             定制6米長干式噴漆柜

四、活性碳吸附箱

4.1、活性碳吸附廢氣原理

  當廢氣由風機提供動力，負壓進入環保箱后進入活性炭吸附層，由于活性炭吸附劑表面上存在著未平衡和未飽和的分子引力或化學鍵力，因此當活性炭吸附劑的表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在活性炭表面，此現象稱為吸附。利用活性炭吸附劑表面的吸附能力，使廢氣與大表面的多孔性活性炭吸附劑相接觸，廢氣中的污染物被吸附在活性炭表面上，使其與氣體混合物分離，凈化后的氣體高空排放。活性炭環保箱是一種干式廢氣處理設備，由箱體和填裝在箱體內的吸附單元組成。

                                                            伸縮式噴漆房配套活性炭吸附箱

4.2、活性碳吸附箱優點：

1、結構簡單，穩定高效，處理能耗低。
2、工藝簡潔，應用廣泛。
3、設備使用壽命長，維護方便。
4、吸附效率高，效果明顯，適用面廣；
5、維護方便，無技術要求；
6、能同時處理多種混合廢氣

4.3設備構成：

尺寸：L3700*W1100*H1700(M) ，（2臺拼接） 墻板1.8ＭＭ鍍鋅板噴塑，活性炭做成抽屜式，方便更換。24個抽屜，每個抽屜放40塊10*10*10活性炭磚。進風口漆霧過濾棉，出風口活性炭棉。

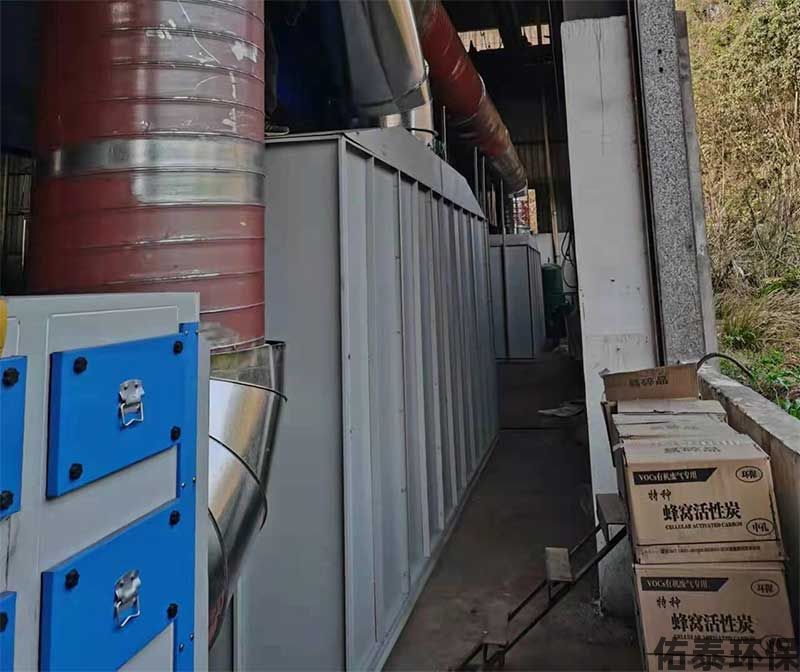

                                                  伸縮式噴漆房環保設備安裝完成
