某卡車制造企業噴漆車間需要設計1套環保噴漆房及配套廢氣處理設備，處理噴漆過程中產生的有害廢氣，噴漆廢氣中主要成份為苯、甲苯、二甲苯等。噴漆廢氣經赤廢氣處理裝置捕集并處理后，可有效降低車間內有害氣體含量，達標排放，滿足國家環保要求。佑泰環保工作人員根據現場情況，與企業工作人員充分溝通后，設計如下處理方案：
一、設計依據：
1.工件名稱：卡車
2.工件尺寸（長×寬×高）mm：***大L6*W3*H4
3.工作方式：噴漆 工作溫度：常溫噴漆
4.漆霧及廢氣方式：采用干式處理方式

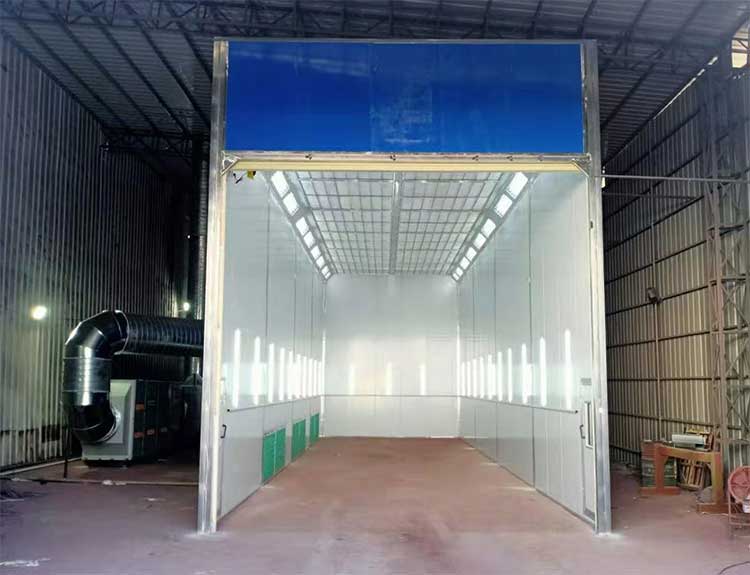

5.噴漆房房體尺寸（長×寬×高）mm：8000×5000×4000（內尺寸）

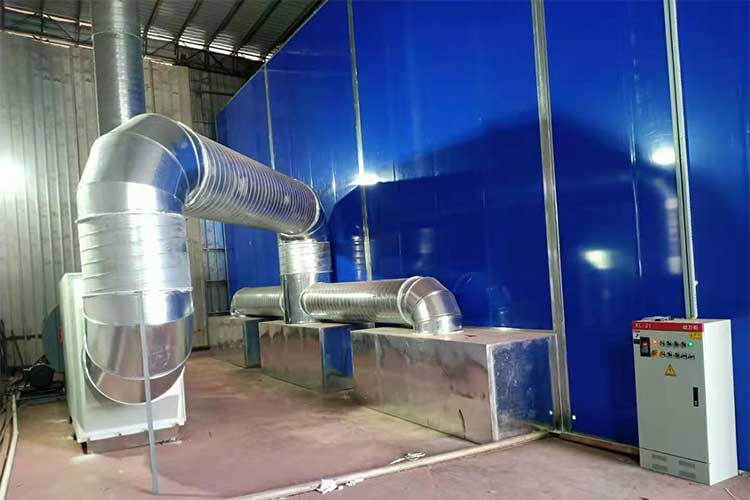

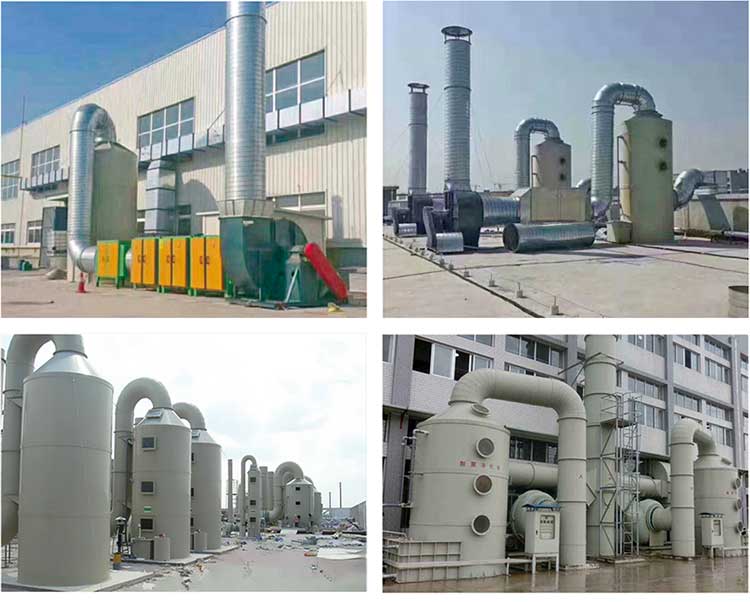

6.廢氣處理設備：玻纖地棉過濾＋光催化活性炭一體機＋風機
二、設計目標：
主要承擔工件的噴漆工作，使工件表面形成致密的耐蝕膜層，并具有良好的外觀質量，以提高產品的防腐性能和裝飾性能；
?噴漆室：噴漆時具備通風、照明、空氣凈化，并應具備電源缺相報警、電壓過高或過低報警功能。噴漆室采用上部送風，側部排風的無泵水簾式漆霧處理結構。
?設計時嚴格按照國家有關安全，衛生，消防及環保等方面的標準要求執行，整個設計以用戶的要求為依據，結合工件及使用涂料現狀，按照涂裝工藝規范要求進行設計。
?設備布局合理、維修方便，適合工件油漆噴涂、烘干作業。具有足夠的強度，熱變形小，能連續24小時工作，運行平穩，性能可靠。
?工藝方案的確定充分考慮技術的實用性和***性，充分滿足產品的質量及生產綱領要求；選用的技術成熟可靠，不含有任何試驗性；
?充分考慮設備運行的可靠性和安全性，電器控制柜采用進口產品或國內***優質產品，以保證設備的整體性能和質量?？刂葡到y(tǒng)充分考慮系統相互之間的連鎖性，避免設備事故發生。
三、設計思想與設計原則：
1、設計思想：
本套設備主要承擔卡車的底漆任務，并完成其它輔助性工作。
該生產線為間歇式批量生產。整線設計時嚴格按照國家有關安全、衛生、消防及環保等方面的標準執行，整個設計以用戶方的要求為依據，結合工件及使用涂料現狀，按涂裝工藝要求作相應調整。
2、設計原則：
2.1、本次設計采用的涂裝工藝為工件涂底漆和面漆再由烤漆房進行升溫烤漆，從而使涂層在耐腐蝕性、裝飾性、機械性能等方面達到或接近國際***水平。
技術規范中無相應說明的，則以國家有關部門***新頒布的相應標準及規范為準。
2.2、噴漆室采用上送風側排風玻纖地棉漆霧處理方式的結構形式。
2.3、設備美觀大方，滿足產品使用要求，運行可靠，操作簡便，維護保養方便易行。
2.5、選用的配套件、材料及電器元件均質量可靠，技術***，其中關鍵配套件和材料(如：頂部過濾棉、電器主控件)均選用進口產品，確保設備的整體性能和質量。
2.6、控制系統充分考慮系統相互之間的連鎖性，在溫度、系統阻力都采取了保護措施，避免設備事故發生。
