華東鍋爐廠無泵水幕伸縮式噴漆房制作要求：
一、伸縮房（室內使用）
1、按《工業企業廠界噪音標準》GB12348-90、《大氣污染物綜合排放標準》GB16297-1996、《工業企業設計衛生標準》GBZ1-2002、《低壓配電設計規范》GB50054-95、《機械設備安裝工程施工及驗收通用規范》GB5023-98等要求，設計一套內空尺寸為 24M*6M*4M（長*寬*高）的自動伸縮房。
2、滿足噴漆生產工藝要求，改善噴漆工人的作業環境。提供自動伸縮房的設計、制造與安裝。
3、采用自動伸縮房以解決重型工件移動難及工作區的綜合利用問題。適合大、中型工件噴漆或小型工件集中噴漆；噴漆區可根據產量大小任意調整，以達到充分利用生產場地和操作空間的目的。設備結構輕巧，使用方便。
由于無法設置牛腿、斜拉，伸縮房框架立柱應加強支撐。伸縮房在驅動裝置帶動下宜豎直平行移動，設備使用壽命達 10 年以上。
4、設備應包括伸縮房主體、防爆照明、控制柜、軌道及配套部件等
5、照明燈具設置按GB14444涂裝作業安全規程《噴漆室安全技術規定》要求，室內照度≥300LX，照度均勻。
6、移動室體要求防火阻燃，適合各種使用環境。
二、無泵水幕
1、設計與上述自動伸縮房配套的無泵水幕設備。
2、要求結構設計合理，運行穩定，設備運行壽命5年以上。
3、設備使用過程中無污水排放，不造成二次污染。
4、設備要求防止冬季水箱結冰。
5、水幕形成均勻，無滲水漏水，設備運行通暢無堵塞。
我公司根客戶的要求設計如下配制：
1、移動龍門立柱及橫梁骨架采用40×60×2鍍鋅方管焊接柱式龍門結構。龍門架外形尺寸為W6700×H4350。
2、龍門立柱橫梁采用厚度2mm鍍鋅板噴塑。
3、移動龍門底部?jī)蓚?cè)安裝2.2KW驅動電動機、減速器和動力分配軸。動力分配兩端安裝傳動鏈輪，通過鏈條將動力傳送給龍門架底部的主動移動輪。主動輪左右各1組，每組2個主動輪。
4、移動房體伸縮支架：由移動垂直支架、橫梁、移動滑輪組成。
5、垂直支架采用40×20×2矩形管焊接成尺寸為L(zhǎng)4000×W350的矩形框架結構，每隔750mm拉橫撐。橫梁制造成L6700×W350矩形框架結構，每隔750mm拉橫撐，橫撐之間采用50×30×2矩形管拉斜撐。垂直支架和橫梁結構32套。尾部一套為固定式支架，其他為移動式支架。
6、 PVC布阻燃板型 、 粘附于垂直支架內壁和橫梁上面。垂直支架和橫梁內壁粘附PVC布后采用pvc壓條作為壓板，支架內筋與橫梁內筋用斜撐連接，消除移動架橫向偏斜變形。
7、無泵水幕過濾器外形尺寸: 5000×1200×2700mm (長×寬×高)；數量：1臺；漆霧凈化效率：大于92%
設備主體鍍鋅鋼板；面板為1.5mm鍍鋅板,水箱為1.8mm 304不銹鋼板；泛水鈑采用1.0mm 304不銹鋼板，溢水槽1.5mm 鍍鋅板，外觀噴塑。
移動噴漆房安裝使用效果：

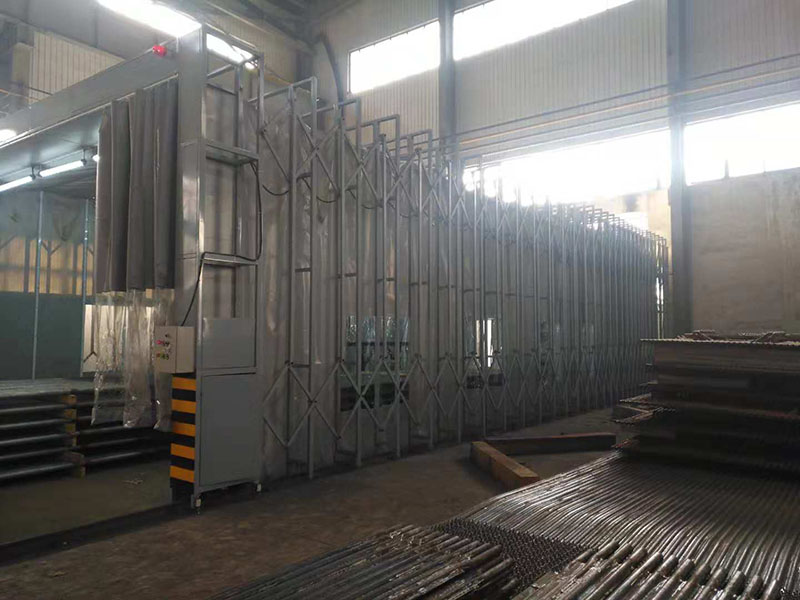

鍋爐廠移動伸縮噴漆房前面
鍋爐廠移動伸縮噴漆房側面
